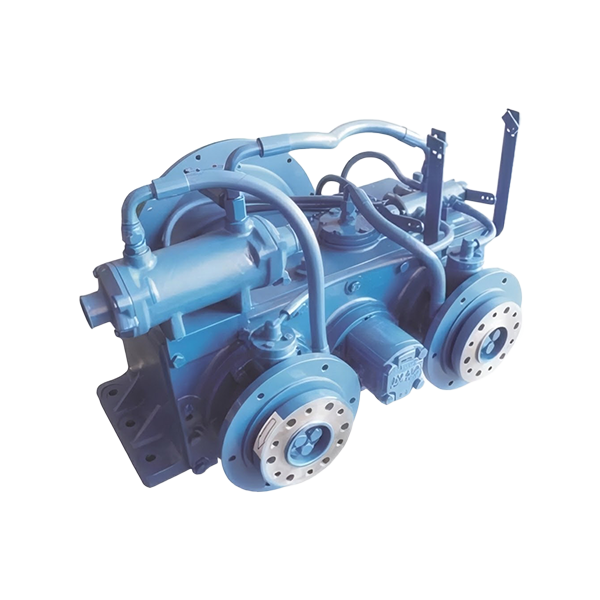

U-2009 Double Out Hydraulic Coupling
Elle sert généralement à transmettre le mouvement du moteur en marche. Sa pompe hydraulique est accouplée au côté rotatif du moteur.
Si le sens de rotation n’est pas correctement détecté, le système ne peut pas fonctionner. Il transmet une puissance de 350 HP (257,6 kW). L’accouplement hydraulique dispose de deux prises de force.
Chaque accouplement peut fonctionner indépendamment ou les 2 ensembles. Le diamètre d’accouplement de l’entrainement principal doit être inférieur ou égal à l’accouplement secondaire.
Poids : 290 kg.
Rapport de réduction : 1/1 (le sens de rotation est inverse à celui du moteur). Il est équipé de deux accouplements de réduction qui tournent dans le sens inverse de celui du moteur. L’ensemble de pompage est réglé en fonction du sens de rotation.
Pression de service hydraulique : 25 – 30 atm.
Lubrification : 12 l
Photo détaillée
Dessin technique
Types d'huile
